新疆?3.4*68m活性石灰石回轉窯項目

詳細內容：

為新疆某鋼鐵集團提供的活性石灰石回轉窯由客戶提供技術要求，我廠負責設計生產。

檢驗依據：

1、HG-T20566-1994化工回轉窯設計規定。

2、HG21546回轉圓筒用托輪、擋輪類型與技術條件。

3、回轉圓筒進出料箱密封裝置類型與技術條件。

4、JC333-91水泥工業用回轉窯。

質量檢測標準：

1、筒體焊縫符合JB1152中2級。

2、托輪、擋輪運轉正常無異常噪音。

3、輪帶與托輪不小于工作寬度的75%。

4、兩段密封正常，各處螺栓無松動，潤滑裝置無滲漏。

5、外觀涂漆均勻、無裂紋。

主要技術參數：

1、筒體有效直徑與長度：?3.4*68m

2、安裝斜度：3.5%

3、主電機型號：ZNS-315-072，功率250KW

4、支持數量：4

5、設備總重：390噸

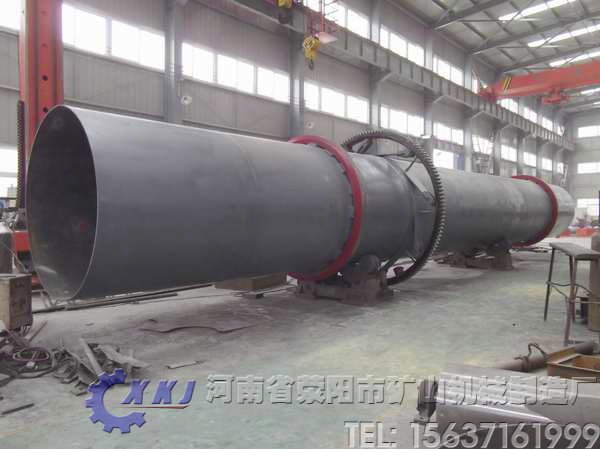

筒體部分：

鋼板采用定軋生產的碳鋼板，材質Q235，材料不低于GB700有關Q235的各項性能，支持部分和傳動部分筒體鋼板厚度為50、35mm，其余鋼板厚度24mm。筒體制作分段進行，筒體焊接采用自動埋弧焊接，保證機械性能不低于母材。
