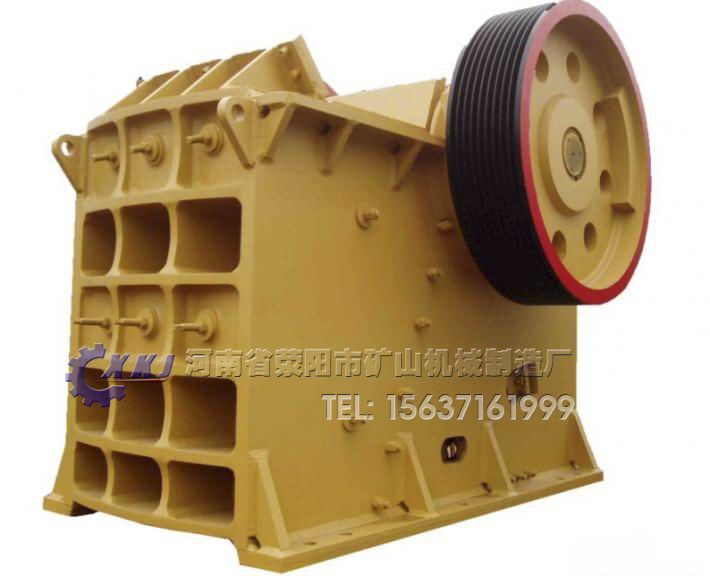

復擺顎式破碎機性能特點
復雜擺動顎式破碎機動顎板的上下運動有促進排料的作用,而且其上部的水平行程大于下部,易于破碎大塊物料,故其破碎效率高于雙肘板式。它的缺點是顎板磨損較快,以及物料會(huì )有過粉碎現象而使能耗增高。為了保護機器的重要部件不因過載而受到損壞,常將形狀簡單、尺寸較小的肘板設計為薄弱環節,使它在機器超載時首先發生變形或斷裂。
另外,為滿足不同排料粒度的要求和補償顎板的磨損,還增設了排料口調整裝置,通常是在肘板座與后機架之間加放調整墊片或楔鐵。但為了避免因更換斷損零件而影響生產,也可采用液壓裝置來實現保險和調整。顎式破碎機還可直接采用液壓傳動來驅動動顎板,以完成物料的破碎動作。
復擺式顎式破碎機與簡擺式相比較,其優點是:質量較輕,構件較少,結構更緊湊,破碎腔內充滿程度較好,所裝物料塊受到均勻破碎,加以動顎下端強制性推出成品卸料,故生產率較高,比同規格的簡擺顎式破碎機的生產率高出20-30%;物料塊在動顎下部有較大的上下翻滾運動,容易呈立方體的形狀卸出,減少了像簡擺式產品中那樣的片狀成分,產品質量較好。具有結構簡單合理、產量高、破碎比大、齒板壽命長、成品粒度均勻、動力消耗低、維修保養方便等優點,是目前國內機型。

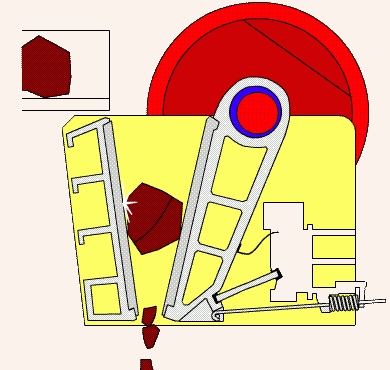

復擺顎式破碎機工作原理
電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。
