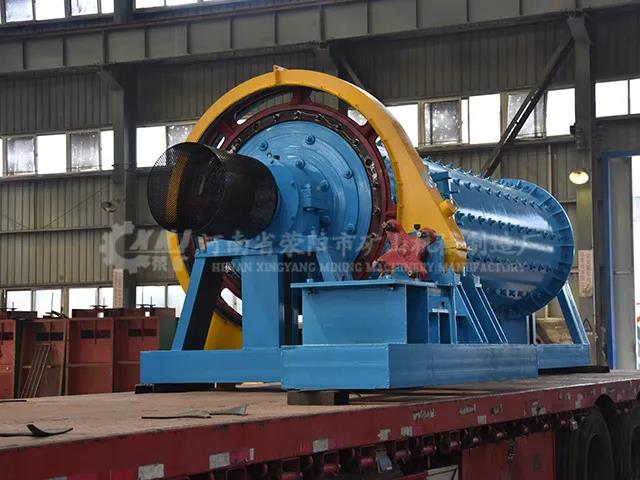

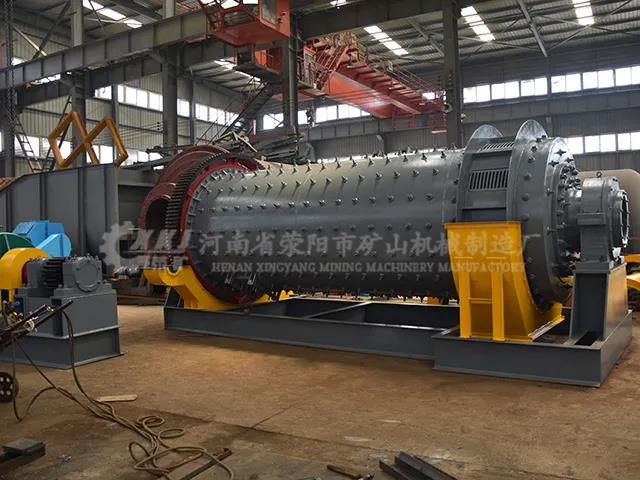

Φ1.5m×5.7m石灰球磨機大齒輪圈使用介紹
Φ1.5m×5.7m石灰球磨機,大齒圈作為石灰球磨機的重要零件,其技術狀況對石灰球磨機的運行有著至關重要的影響。生產中,經常有大齒圈因一側齒面磨損嚴重被更換下來,而另一側齒面仍然完好。此類齒圈可以通過翻面使用,達到修舊利廢,降低設備運行費用的目的。
大齒圈由兩個半齒圈組裝而成,使用中單側齒面工作,通常齒面磨損大,并呈波浪形。在大齒圈翻面使用過程中,設備的轉向、轉速、傳統系統的位置等均不發生變化,因此系統要滿足一定的條件。
一、翻面使用條件
1、齒輪斷面為對稱結構,確保大齒圈翻面安裝后,大、小齒輪在軸向的嚙合位置不變。
2、磨損后的齒的強度還能滿足使用要求,避免短時間內頻繁檢修。開式齒輪在設計時除考慮完全系數外,還考慮了磨損系數,即在開發一定量的磨損后,還能滿足設備安全運行的要求。
Φ1.5m×5.7m石灰球磨機使用的大齒圈為直齒漸開線圓柱齒輪,齒圈斷面對稱,這為大齒圈翻面使用提供了前提條件。齒的強度能否滿足使用要求需要通過測量和計算才能確定。
二、翻面使用準備工作
1、修整大齒圈。清理大齒圈未參與嚙合的齒面及兩片齒輪的連接面,并對齒輪兩側因長期運行產生的卷邊進行打磨。
2、測量。對齒厚磨損超過原齒厚20%的大齒輪不能再利用,以避免頻繁檢修對生產的影響。
3、輪齒彎曲強度核算。計算輪齒彎曲強度,確定安全系數。核算后,只有當安全系數>1.3時,齒輪方可使用。
4、解決安裝復位中定位孔錯位問題。對其進行擴孔、鉸孔、重新車制定位銷螺栓,達到緊配合。擴孔的目的是起定位和承受部分切向力的作用。
三、石灰球磨機施工
1、編制較詳細的施工順序和質量要求,施工中嚴格執行。
2、拆卸石灰球磨機大齒輪、小齒輪等傳動件。檢修小齒輪及軸承等。
3、調整大齒輪嚙合間隙。解決嚙合不良的措施是移動小齒輪的位置,移動中不斷檢查齒頂間隙及大小齒輪接觸面積,直至符合要求。
4、裝配后大齒輪外圓徑向跳動≤0.6mm。端面跳動≤0.85mm,接觸面積≥齒高的40%和齒寬的60%。
四、石灰球磨機試運行
1、石灰球磨機試運行前保證空心軸和軸瓦的潤滑油,大齒輪潤滑裝置要良好,各部冷卻水通暢。
2、空車試運轉10h,石灰球磨機的大軸承溫度和振動值均應符合要求。
3、加鋼球至1/3時,再啟動試運轉。如無異常,然后加入全部鋼球,再運行12h,檢查后滿足設備運行要求即可正式投用。
