新型反擊錘式破碎機回轉部主軸的設計

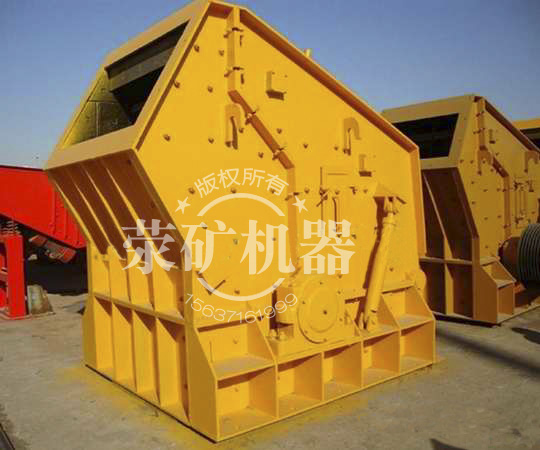

  可逆雙反擊錘式破碎機是一種新型破碎設備，主要靠沖擊作用來破碎物料，而回轉部是設備中的一個關鍵部件，它對破碎機的破碎效率、生產能力和能量消耗都有直接的影響，其核心在于主軸，主要用來支撐做回轉運動零件，如錘盤、錘柄、錘頭等，同時實現同一軸上不同零件間的回轉運動和動力的傳遞。軸的設計應考慮多方面的因素和要求，主要是軸的選材、結構、強度和剛度，其中對于軸的強度校核尤為重要。

主軸強度校核

  由于PCKF1825可逆雙反擊錘式破碎機回轉部主軸是轉軸，其應按彎扭合成強度條件來計算。回轉部主軸上主要運動零件包括錘頭、錘頭銷軸、錘柄、錘柄銷軸、錘盤、隔套等。根據各組成部件單件重量得出主軸承受總重約為8100kg，則承受均布總荷載為79800N，則R_a=R_b=39900N；l=2.46m；L=3.35m；q=32.44N/mm；電機轉速n=740r/min；電機功率P=900kw；軸傳動端的截面直徑d=?180mm；危險截面直徑dA=?260mm，dB=?384mm；主軸材質45^#鋼，調質后的抗拉強度s=590mpa。根據主軸的計算簡圖及相關參數，列出該簡支梁的剪力方程、彎矩方程分別為：

Q(x)=qx,(a<x<b)，

M(x)=R_a(x+a)-qx²/2，(a<x<b)

  可以看出在梁的中點處剪力等于零，彎矩則大。針對本臺設備，由于電機與主軸采用液力偶合器直連的方式，所以主軸的扭矩為：

t=T/W_T=9550000p/n/0.2d³

  式中t為扭轉切應力，MPa；T為軸多受的扭矩，W_T為軸的抗扭截面系數，n為軸的轉速，P為軸傳遞的功率，d為計算截面處軸的直徑。計算得出主軸的扭矩t=9.96MPa。通過以上計算得到彎矩M和扭矩T后，根據軸的設計結構，選取剪力為零的變徑截面，彎矩截面為危險截面，截面分別做彎扭合成強度的校核計算。

  通過對PCKF1825可逆雙反擊錘式破碎機回轉部主軸的設計，得出軸的選材、結構、強度和剛度是主要影響因素，通過強度校核確定軸的設計達到使用要求。
